APC不间断电源SURT系列外接电池步骤

APC电源可安装第三方蓄电池，如理士、圣阳等，必须是密封的弱酸性电池。请使用 50A、250VDC 的保险丝，其截断额定值 ≥ 20,000 A。 在将电池连接至UPS之前，请首先确保已连接了外部电池。
如果使用的是非APC电池组，则应使用附带的电池电缆组件为UPS连接一个 192 V 的电池。

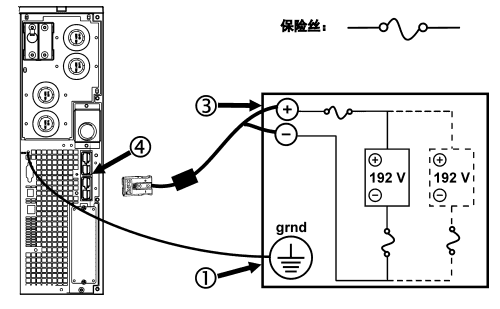

连接地线和电池系统
1. 将随附的地线连接至电池密封接地端和机器背面的TVSS螺钉上。
2. 切断裸露正极和负极线的电缆上的一个连接器。
3. 连接正极(红色)和负极(黑色)电线到外部电池系统上的正极和负极接线端确保极性连接 正确。
4. 将电缆连接器插入UPS背面上的其中一个电池连接器插座。可以使用任一插座。

安装不同数量的外部电池应对APC UPS进行设置
使用 PowerChute Business Edition
1. 按照光盘上的说明安装软件。重新启动计算机后，访问 PowerChute Business Edition 控制 台。
2. 选择适当的主机名称。
3. 在视图菜单中选择“设备属性”。
4. 选择“电池状态”。
5. 定位在“电池组”域中，键入外部电池的正确数量。 注意：缺省设置为 1，表示 1 个外部电池(1 = 1920 VAh；192 V x 10 Ah)，为 2 则表示 2 个 外部电池(2 = 3840 VAh)，等等。
6. 按下“应用”
7. 关闭对话框。

电池状态提醒：当市电发生故障时，UPS 将自动切换到电池供电。电池供电时，UPS 每隔 30 秒钟发出 4 次哔 声警报。 按下 按钮关闭此警报。如果市电没有恢复，UPS 将继续向连接的设备供电，直至电能耗尽 为止。 当还有 2 分钟的运行时间时，UPS 将发出连续的哔声。如果没有使用 PowerChute 软件，您必 须在 UPS 完全耗尽电力前，手动保存文件并关机。
仅适用于APC电源SURT3000/5000/6000UXICH
